ระบบCAD/CAM/CAE การเริ่มต้นใช้งาน NX4 และการควบคุมหน้าจอ

เนื้อหาสาระ
1. คอมพิวเตอร์ช่วยในการออกแบบ ( Computer Aided Design , CAD) เป็นการนำคอมพิวเตอร์มาประยุกต์ใช้ร่วมกับโปรแกรมเขียนแบบที่อ้างอิงกับรูปเรขาคณิตพื้นฐาน (Geometry) เพื่อประกอบกันขึ้นเป็นแบบจำลองของผลิตภัณฑ์ ซึ่งแสดงในรูปของเส้นต่างๆ(Curve) พื้นผิว (Surface) ใน 2 มิติหรือ 3 มิติ โดยสามารถปรับแบบจำลองดังกล่าวให้เหมือนจริง ด้วยการกำหนดสี ลักษณะพื้นผิว(Texture) สามารถคำนวณหาพื้นที่ ปริมาตร หรือน้ำหนักได้ก่อนทำการผลิต ใช้ทดสอบการวางตำแหน่ง การประกอบ และจำลองการเคลื่อนไหว รวมถึงการนำข้อมูลต่างๆที่ได้ไปใช้ในการคำนวณ หรือกำหนดขั้นตอนเพื่อวางแผนการผลิตล่วงหน้าได้�
cad.gif����� NX5.jpg

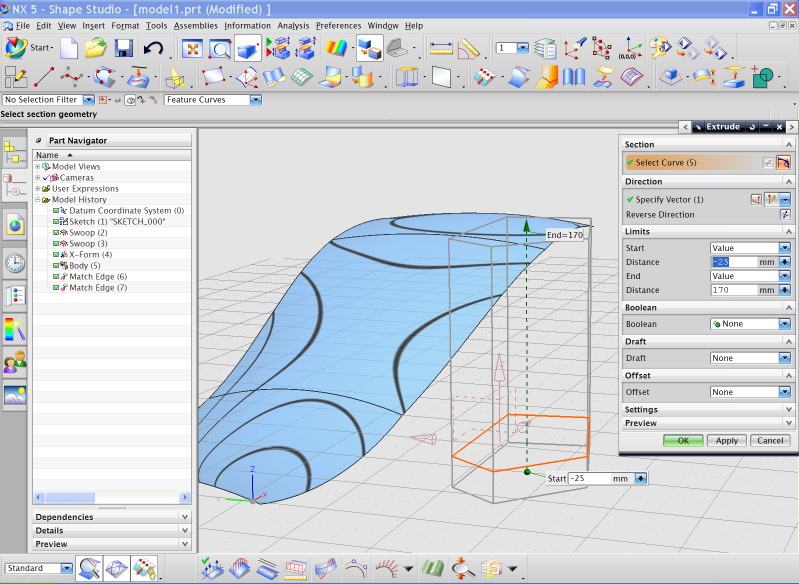

รูปที่ 1.1 การออกแบบ เขียนแบบด้วยคอมพิวเตอร์ (CAD)

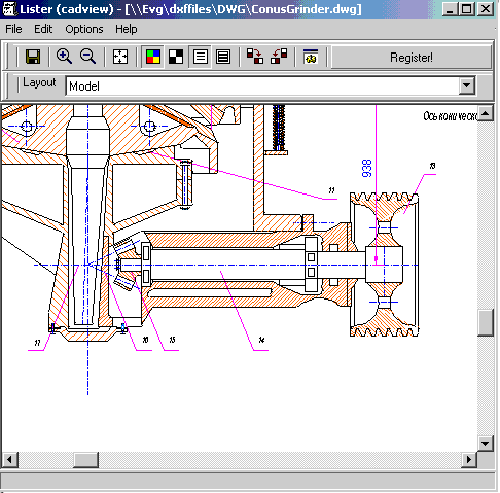

รูปที่ 1.2 การขียนแบบสั่งงาน (Detail Drawing) 2. คอมพิวเตอร์ช่วยในการผลิต (Computer Aided Manufacturing , CAM) เป็นการนำคอมพิวเตอร์มาประยุกต์ใช้ร่วมกับโปรแกรมเพื่อใช้ในการจำลองการทำงานขั้นตอนการผลิต อาจจะเป็นการจำลองการกัดแม่พิมพ์ การจำลองการกัดชิ้นงานด้วยเครื่องจักรกลอัตโนมัติซีเอ็นซี หรือนำไปสร้างหุ่นต้นแบบด้วยเครื่องขึ้นรูปต้นแบบ (Rapid Prototype) ขั้นตอนสุดท้ายของการใช้ CAM เข้ามาช่วยในการผลิตก็คือ การทำ Postprocesssing เพื่อแปลงเส้นทางเดินของมีดให้เป็นโปรแกรม ซีเอ็นซี ( G-Code) รูปที่ 1.3 การใช้งานโปรแกรมคอมพิวเตอร์ช่วยการผลิต(CAM)
